伊人色综合一区二区三区-亚洲人成人无码www-亚洲精品～无码抽插-无码人妻啪啪一区二区-蜜臀av国产精品久久久久-午夜福利片国产精品

NIST SRM 191d - 碳酸氫鈉(191-I)碳酸鈉(191d-II)(pH標準) 旨在用于制備用于校準 pH 測量系統的電極的溶液。 SRM 191d 由兩種成分組成，每種成分均確保高純度和均勻性：碳酸氫鈉、NaHCO3 (191d-I)；和碳酸鈉，Na2CO3 (191d-II)。但是，兩種 SRM 成分都沒有經過物質純度認證。一個 SRM 191d 單元由 25 克碳酸氫鈉 (191d-I) 和 30 克碳酸鈉 (191d-II) 組成，每個都裝在各自的透明玻璃瓶中。

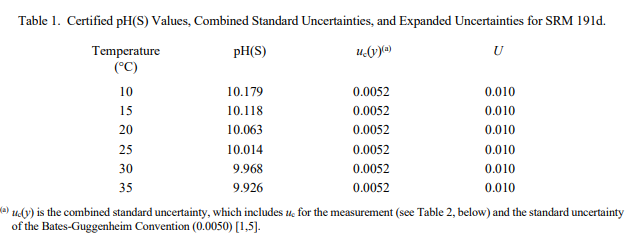

認證值和不確定性：

表 1 中提供的認證 pH(S) 值對應于 log (1/aH)，其中 aH 是氫（水合氫）離子在標準狀態下的常規活度（p° = 1 atm = 101 325 Pa) 以摩爾質量計。這些值是通過初級測量（Harned 電池）方法 [1] 對沒有液接界的電池的電動勢測量得出的。注意：這些認證值僅適用于兩個 SRM 191d 組件一起使用時。在 SRM 更新之間可能會出現 pH(S) 值的微小變化（大約為千分之幾單位）。

認證值的擴展不確定度 U 計算為 U = kuc(y)，其中 uc(y) 是根據 ISO/JCGM 指南 [2] 計算的組合標準不確定度。

uc(y) 的值旨在表示與主要測量方法和材料均勻性相關的以下不確定度分量的綜合影響： 如參考文獻 3 中所述，平滑后的 pH(S) 值相對于溫度的標準偏差;標準電極電位，Eo； HCl 的摩爾濃度，bHCl，用于測定 Eo；測量的細胞電位；修正 H2 氣體的標準壓力； HCl 在 bHCl 下的平均活度系數；氣體常數；溫度;法拉第常數；添加的 NaCl 的摩爾濃度；初級測量的穩定性；每個組件的材料均勻性；以及 log γCl 常規計算的不確定性（Bates-Guggenheim 公約 [4]）。目前的專家意見 [1,5] 已將歸因于 Bates-Guggenheim 公約的不確定性評估為 0.010 pH（95% 置信水平）。 uc(y) 的值已乘以覆蓋因子 k，該因子由給定溫度和 95% 置信水平下有效自由度的學生 t 分布獲得。認證的 pH(S) 值及其擴展的不確定性在表 1 中列出。 NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已調查或考慮在內。

來源和準備

材料來源 (1)：碳酸氫鈉 (NaHCO3) 和碳酸鈉 (Na2CO3) 購自一家商業公司。在此 SRM 的認證過程中評估了每種材料的均勻性。這些材料符合美國化學學會的相應規范 [7]。

儲存：

NIST SRM 191d - 碳酸氫鈉(191-I)碳酸鈉(191d-II)(pH標準) 的每個組分在其原始容器中、蓋緊蓋子、干燥環境和正常實驗室溫度下儲存時都是穩定的。 SRM 191d-II（碳酸鈉）具有吸濕性，該材料在長期儲存時可能會結塊。如果按照以下規定干燥 SRM 191d-II 樣品，則在制備 SRM 緩沖液時，這種水分吸收和結塊不會成為問題。

干燥說明：

使用前用無水高氯酸鎂在 20 °C 至 25 °C 下將碳酸氫鈉 (191d-I) 干燥 24 小時。干燥前將結塊的 SRM 191d-II 材料打碎。將碳酸鈉 (191d-II) 在鉑或熔融石英坩堝中于 275 °C 下干燥 2 小時，然后在干燥器中用無水高氯酸鎂將干燥的材料冷卻至室溫。在干燥和稱重之間將兩種材料儲存在無水高氯酸鎂上的干燥器中。
